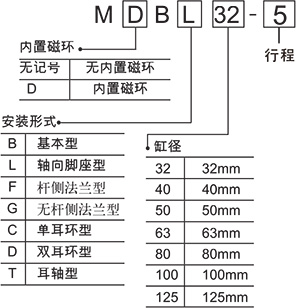

型號表示方法
0577-57123111
每一天都會帶來改變，每一天品質都會實現
| 內徑mm | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| 動作方式 | 雙動型 | ||||||
| 工作介質 | 空氣（經40um濾網過濾） | ||||||
| 最高使用壓力 | 1.0MPa | ||||||
| 最低使用壓力 | 0.05MPa | ||||||
| 環境和流體溫度 | 無磁性開關：-10~+70℃，帶磁性開關：-10~+60℃ | ||||||
| 使用速度范圍 mm/s | 50~1000 | 50~700 | |||||
| 行程公差范圍 | 0~250 251~1000 1001~1500 | ||||||
| 緩沖形式 | 兩側氣緩沖 | ||||||
| 緩沖行程 mm | 27 | 30 | 30 | 40 | |||
| 接管口徑 | 1/8 | 1/4 | 3/8 | 1/2 | |||

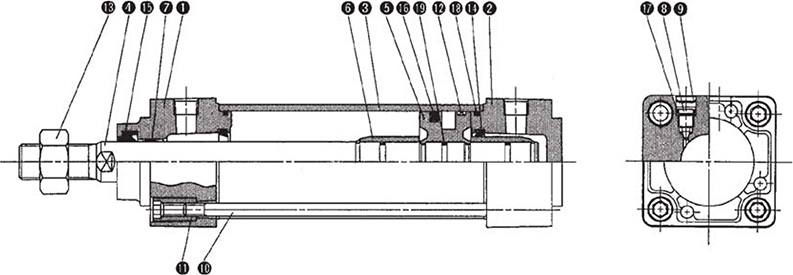

| 序號 | 名稱 | 材質 |
| 1 | 桿蓋 | 壓鑄鋁 |
| 2 | 端蓋 | 壓鑄鋁 |
| 3 | 缸筒 | 鋁合金 |
| 4 | 活塞桿 | 碳鋼 |
| 5 | 活塞 | 鋁合金 |
| 6 | 緩沖套 | 黃銅 |
| 7 | 導向套 | 鑄鉛青銅 |
| 8 | 緩沖閥 | 鋼 |
| 9 | 保持圈 | 鋼 |
| 10 | 拉桿 | 碳鋼 |
| 11 | 拉桿螺母 | 碳鋼 |
| 12 | 耐磨環 | 樹脂 |
| 13 | 活塞螺母 | 碳鋼 |
| 17 | 緩沖閥密封圈 | NBR |
| 19 | 活塞靜密封圈 | NBR |
| 編號 | 名稱 | 材料 | 零件號 | |||||
| 32 | 40 | 50 | 63 | 80 | 100 | |||
| 14 | 緩沖密封圈 | NBR | MC-16 | MC-20 | MC-25 | MC-25 | MC-30 | MC-35 |
| 15 | 活塞桿密封圈 | PDU-12LZ | PDU-16Z | PDU-20Z | PDU-20Z | PDU-25Z | PDU-30Z | |
| 16 | 活塞密封圈 | PPD-32 | PPD-40 | PPD-50 | PPD-63 | PPD-80 | PPD-100 | |
| 18 | 缸筒靜密封圈 | MB-32-16-C1247 | MB-40-16-C1248 | MB-50-16-C1249 | MB-63-16-C1250 | MB-80-16-C1251 | MB-100-16-C1252 | |
| 密封圈組件型號 | MB32-PS | MB40-PS | MB50-PS | MB63-PS | MB80-PS | MB100-PS | ||

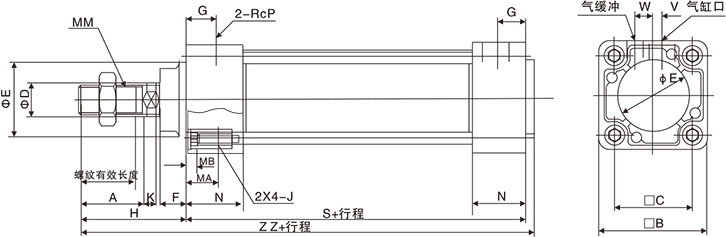

| 缸徑 | 行程范圍 | 行程范圍 長度 |
A | B | C | D | E | F | G | MA | MB | J | K | MN | N | P | S | V | W | H | Z |
| 32 | ~500 | 19.5 | 22 | 46 | 32.5 | 12 | 30 | 13 | 13 | 16 | 4 | M6x1.0 | 6 | M10x1.25 | 27 | 1/8 | 84 | 4 | 6.5 | 47 | 135 |
| 40 | ~500 | 27 | 30 | 52 | 38 | 16 | 35 | 13 | 14 | 16 | 4 | M6x1.0 | 6 | M14x1.5 | 27 | 1/4 | 84 | 4 | 9 | 51 | 139 |
| 50 | ~600 | 32 | 35 | 65 | 46.5 | 20 | 40 | 14 | 15.5 | 16 | 5 | M8x1.25 | 7 | M18x1.5 | 31.5 | 1/4 | 94 | 5 | 10.5 | 58 | 156 |
| 63 | ~600 | 32 | 35 | 75 | 565 | 20 | 45 | 14 | 16.5 | 16 | 5 | M8x1.25 | 7 | M18x1.5 | 31.5 | 3/8 | 94 | 9 | 12 | 58 | 156 |
| 80 | ~800 | 37 | 40 | 95 | 72 | 25 | 45 | 20 | 19 | 16 | 5 | M10x1.5 | 10 | M22x1.5 | 38 | 3/8 | 114 | 15 | 14 | 72 | 190 |
| 100 | ~800 | 37 | 40 | 114 | 89 | 30 | 55 | 20 | 19 | 16 | 5 | M10x1.5 | 10 | M26x1.5 | 38 | 1/2 | 114 | 17 | 15 | 72 | 190 |
| 125 | ~1000 | 50 | 54 | 136 | 110 | 32 | 60 | 27 | 19 | 20 | 6 | M12x1.75 | 13 | M27x2.0 | 38 | 1/2 | 120 | 17 | 15 | 97 | 223 |
