產品名稱：MAL迷你氣缸
服務熱線：0577-57123111
EMAIL：[email protected]
Q Q：

PDF文檔下載

產品特性

* 執行亞德客企業標準，采用鋁圓管缸體
* 前后蓋與缸管采用螺紋連接；
* 活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能；
* 前端蓋采用自潤滑軸承導向，潤滑與導向性能好；
* 多種后蓋形式，使氣缸安裝更加方便；
* 多種規格的氣缸及氣缸安裝附件可供客戶選擇使用；

規格

內徑mm		20	25	32	40
動作方式	MSAL、MTAL	單動型
	其它	復動型
使用流體		空氣
使用壓力范圍	復動型	0.1~1.0MPa(15~145Psi)
	單動型	0.2~1.0MPa(28~145Psi)
保證耐壓力		1.5MPa(215Psi)
使用溫度范圍		-20~70℃
使用速度范圍		單動型：50~800mm/s 復動型：30~800mm/s
行程公差范圍		0~150（0-1.0）﹥150（0-1.4）
緩沖形式		防撞墊
接管口徑		PT1/8			PT1/4

行程

內徑mm		標準行程mm	最大行程	容許行程
MAL	20	25 50 75 80 100 125 150 160 175 200 250 300	500	800
	25	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	800	1200
	32		800	1200
	40		1200	1500
MSAL	20	25 50 75 100 125 150	150	-
	25		150	-
	32		150	-
	40		150	-
MTAL	20	25 50 75 100	100	-
	25		100	-
	32		100	-
	40		100	-
MALD MALJ	20	25 50 75 80 100 125 150 160 175 200	200	300
	25	25 50 75 80 100 125 150 160 175 200 250	250	300
	32		250	300
	40		250	300

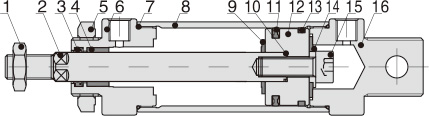

內部結構及主要零件材質

序號	名稱	材質
1	螺母	碳鋼
2	活塞桿	S45C鍍硬鉻研磨棒
3	前蓋 O令	NBR
4	襯套	耐磨材料
5	前蓋螺母	碳鋼
6	前蓋	鋁合金
7	O 型環	NBR
8	鋁管	NBR
9	活塞	鋁合金
10	活塞 O令	NBR
11	防撞墊片	NBR
12	O 型環	NBR
13	耐磨墊(環）	耐磨材料
14	后墊華司	快削鋼
15	六角螺母	碳鋼
16	后蓋	鋁合金

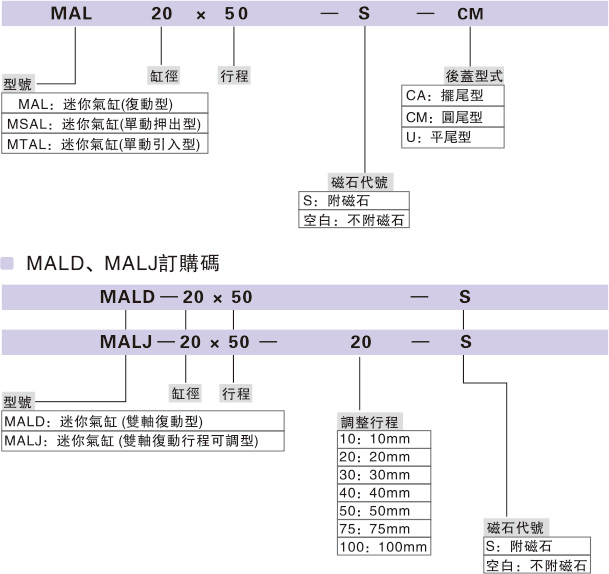

訂購碼

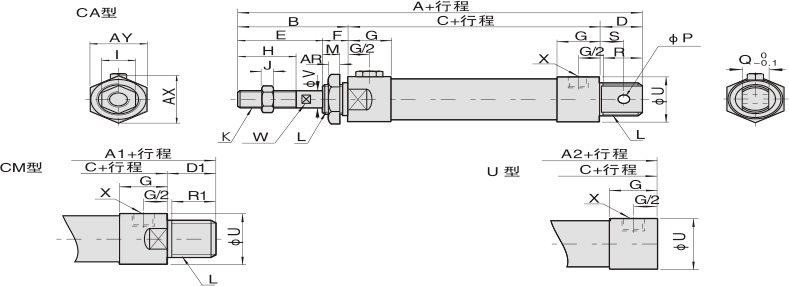

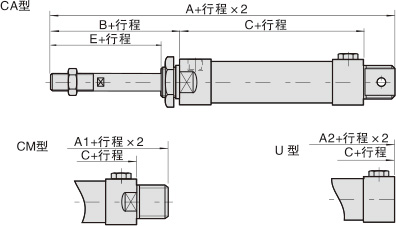

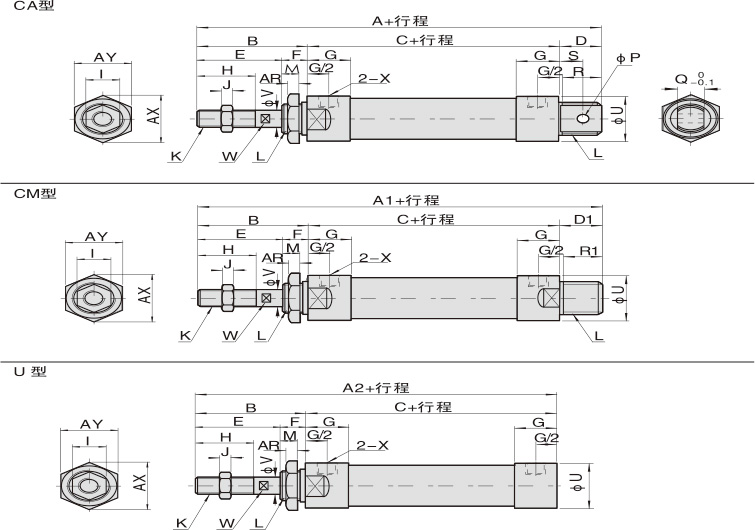

外部規格

MAL

缸徑	A	A1	A2	B	C	D	D1	E	F	G	H	I	J	K
20	131	122	110	40	70	21	12	28	12	16	20	12	6	M8x1.25
25	135	128	114	44	70	21	14	30	14	16	22	17	6	M10x1.25
32	141	128	114	44	70	27	14	30	14	16	22	17	6	M10x1.25
40	165	152	138	46	92	27	14	32	14	22	24	17	7	M12x1.25

缸徑	L	M	P	Q	R	R1	S	U	V	W	X	AR	AX	AY
20	M22x1.5	10	8	16	19	12	12	29	8	PT1/8	PT1/8	7	33	29
25	M22x1.5	12	8	16	19	12	12	34	10	PT1/8	PT1/8	7	33	29
32	M24x2.0	12	10	16	25	15	15	39.5	12	PT1/8	PT1/8	8	37	32
40	M30x2.0	12	12	20	25	15	15	49.5	16	PT1/8	PT1/4	9	47	41

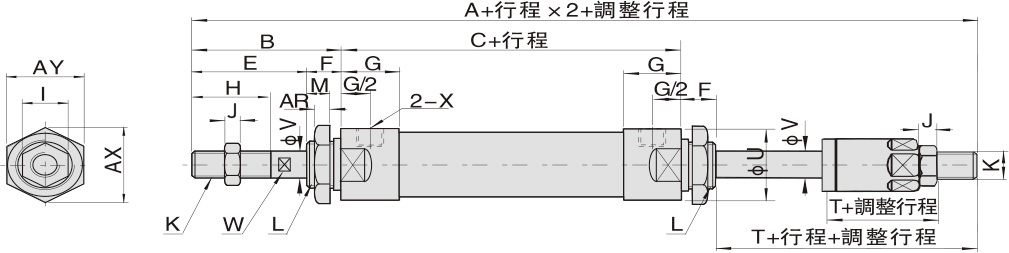

MSAL（φ16~φ40）

符號	A			A1			A2			B	C			D	D1	E	F
內徑	≤50	51-100	≥101	≤50	51-100	≥101	≤50	51-100	≥101	B	≤50	51-100	≥101	D	D1	E	F
20	156	181	206	147	172	197	135	160	185	40	95	120	145	21	12	28	12
25	160	185	210	153	178	203	139	164	189	44	95	120	145	21	14	30	14
32	166	191	216	153	178	203	139	164	189	44	95	120	145	27	14	30	14
40	190	215	240	177	202	227	163	188	213	46	117	142	167	27	14	32	14

缸徑	G	H	I	J	K	L	M	P	Q	R	R1	S	U	V	W	X	AR	AX	AY
20	16	20	12	6	M8x1.25	M22x1.5	10	8	16	19	10	12	29	8	6	PT1/8	7	33	29
25	16	22	17	6	M10x1.25	M22x1.5	12	8	16	19	12	12	34	10	8	PT1/8	7	33	29
32	16	22	17	6	M10x1.25	M24x2.0	12	10	16	25	12	15	39.5	12	10	PT1/8	8	37	32
40	22	24	17	7	M12x1.25	M30x2.0	12	12	20	25	12	15	49.5	16	14	PT1/4	9	47	41

MTAL（φ16~φ40）；MAC（φ20~φ40）

符號	A				A1				A2				C
內徑	≤25	≤50	≤75	≤100	≤25	≤50	≤75	≤100	≤25	≤50	≤75	≤100	≤25	≤50	≤75	≤100
20	146	156	171	181	137	147	162	172	125	135	150	160	85	95	110	120
25	150	160	175	185	143	153	168	178	129	139	154	164	85	95	110	120
32	156	166	186	196	143	153	173	183	129	139	159	169	85	95	115	125
40	180	190	210	220	167	177	197	207	153	163	183	193	107	117	137	147

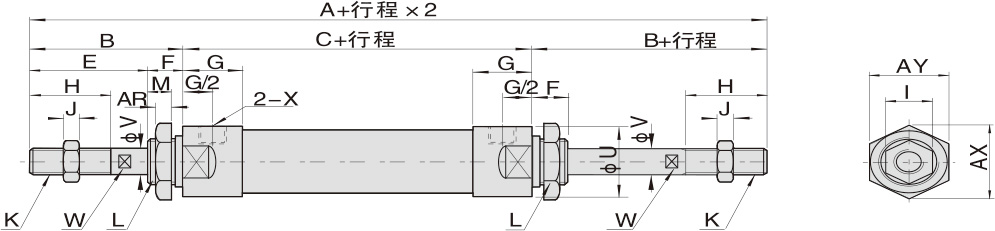

MALD

缸徑	A	B	C	E	F	G	H	I	J	K	L	M	U	V	W	X	AR	AX	AY
20	150	40	70	28	12	16	20	12	6	M8x1.25	M22x1.5	10	29	8	6	PT1/8	7	33	29
25	158	44	70	30	14	16	22	17	6	M10x1.25	M22x1.5	12	34	10	8	PT1/8	7	33	29
32	158	44	70	30	14	16	22	17	6	M10x1.25	M24x2.0	12	39.5	12	10	PT1/8	8	37	32
40	184	46	92	32	14	22	24	17	7	M12x1.25	M30x2.0	12	49.5	16	14	PT1/4	9	47	41

MALJ

缸徑	A	B	C	E	F	G	H	I	J	K	L	M	U	V	W	X	AR	AX	AY
20	147	40	70	28	12	16	20	12	6	M8x1.25	M22x1.5	10	29	8	6	PT1/8	7	33	29
25	155	44	70	30	14	16	22	17	6	M10x1.25	M22x1.5	12	34	10	8	PT1/8	7	33	29
32	155	44	70	30	14	16	22	17	6	M10x1.25	M24x2.0	12	39.5	12	10	PT1/8	8	37	32
40	180	46	92	32	14	22	24	17	7	M12x1.25	M30x2.0	12	49.5	16	14	PT1/4	9	47	41
