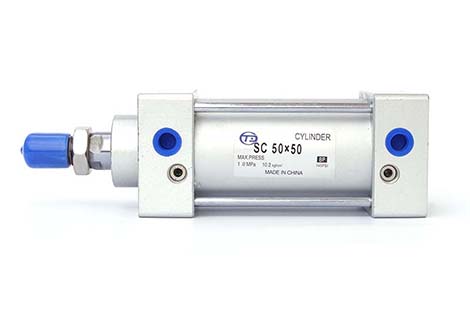

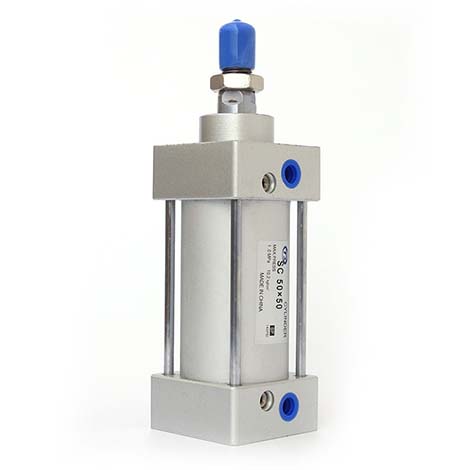

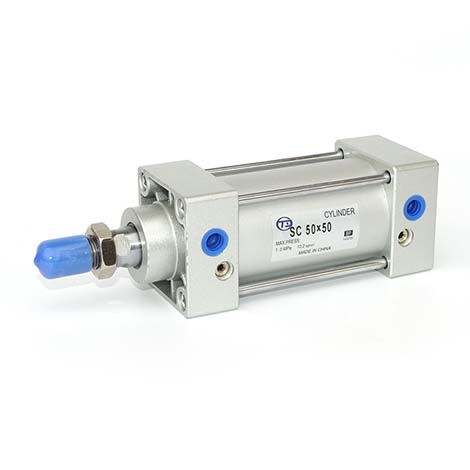

產品名稱：SC標準氣缸
服務熱線：0577-57123111
EMAIL：[email protected]
Q Q：

PDF文檔下載

產品特性

＊本企業標準氣缸。
＊活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能。
＊為拉桿式氣缸，前后蓋與鋁管缸體用支柱連接，可靠性好。
＊與ISO15552標準氣缸相比，同缸徑SC系列氣缸長度小。
＊氣缸緩沖調節平穩。
＊多種規格的氣缸及氣缸安裝附件可供客戶選擇使用。
＊選擇耐高溫密封材料，可保證氣缸在150℃條件下正常工作。

規格

內徑mm		32	40	50	63	80	100
動作方式		復動型
工作介質		空氣（經40um濾網過濾）
固定形式	SC系列	基本型 FA型 FB型 CA型 CB型 LB型 TC型 TF型
	SCD、SCJ系列	基本型 FA型 LB型 TC型 TF型
使用壓力范圍		0.1~1.0MPa（14~145Psi）
保證耐壓力		1.5MPa（215Psi）
工作溫度 ℃		-20~80
使用速度范圍 mm/s		30~800
行程公差范圍		0~250 251~1000 1001~1500
緩沖形式		可調緩沖
緩沖行程 mm		21				28	29
接管口徑		PT1/8	PT1/4		PT3/8		PT1/2

行程

系列名稱	內徑	標準行程	最大行程	容許行程
SC SCD SCJ	32	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500	1000	2000
	40	25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000	1200	2000
	50		1200	2000
	63		1500	2000
	80		1500	2000
	100		1500	2000

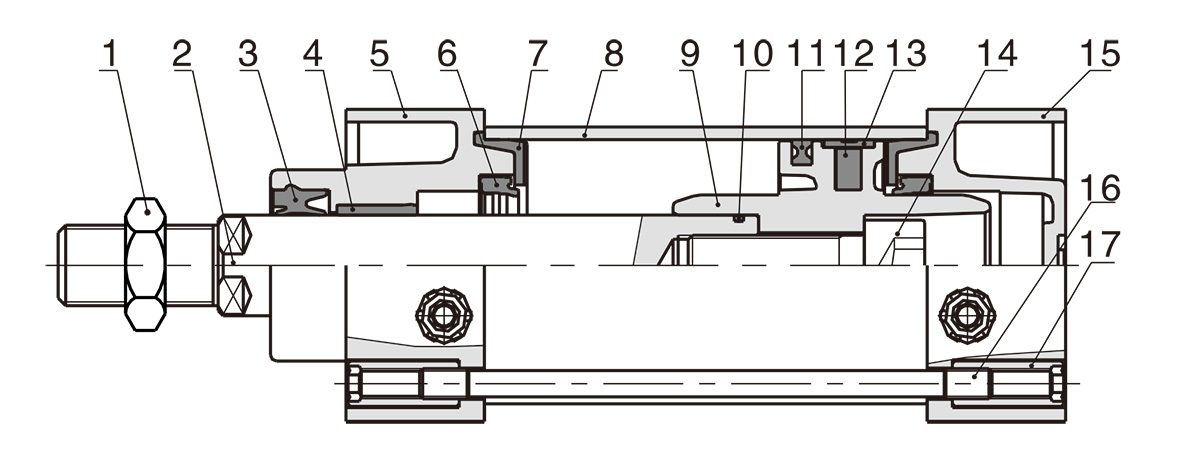

內部結構及主要零件材質

序號	名稱	材質
1	螺母	碳鋼
2	活塞桿	S45C鍍硬鉻研磨棒
3	前蓋 O令	TPU
4	襯套	耐磨材料
5	前蓋	鋁合金
6	緩沖0令	NBR
7	緩沖密封墊	TPU
8	鋁管	鋁合金
9	活塞	鋁合金
10	活塞桿 0令	NBR
11	活塞 0令	NBR
12	磁鐵	塑膠
13	耐磨環	耐磨材料
14	內六角螺栓	碳鋼
15	后蓋	鋁合金
16	支柱	碳鋼
17	支柱螺帽	碳鋼

外部規格

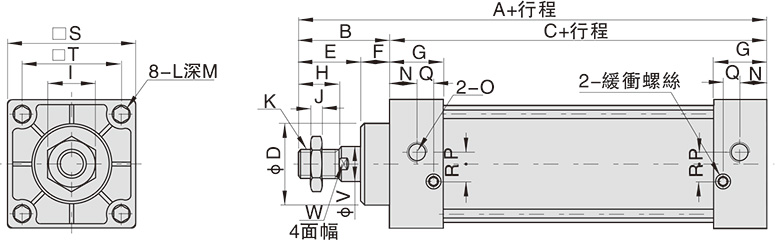

SC標準氣缸

內徑	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10x1.25	M6x1	9.5	14	PT1/8	5.5	6	6.5	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12x1.25	M6x1	9.5	15	PT1/4	6	5	8.5	50	38	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16x1.25	M6x1	9.5	17	PT1/4	8.5	2.5	10	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16x1.25	M8x1.25	9.5	15	PT3/8	9.5	4	8.5	75	56	20	17
80	182	75	107	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	19.5	PT3/8	10	4.5	14	94	70	25	22
100	188	75	113	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	PT1/2	11	6.5	14	112	84	25	22

備注：附磁型與不附磁型尺寸相同

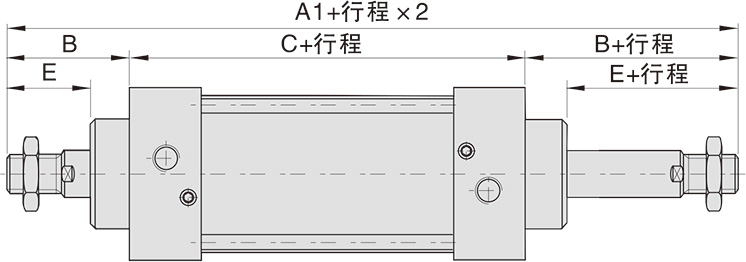

SCD標準氣缸

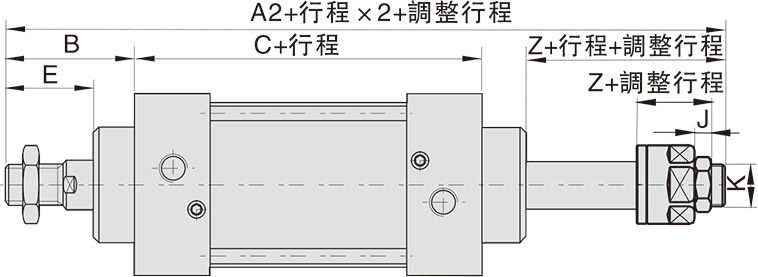

SCJ標準氣缸

內徑	A1	A2	B	C	E	Z	J	K
32	187	182	47	93	32	23	6	M10x1.25
40	191	185	49	93	34	28	7	M12x1.25
50	207	194	57	93	42	28	8	M16x1.5
63	210	197	57	96	42	28	8	M16x1.5
80	257	238.5	75	107	54	35	10	M20x1.5
100	263	244.5	75	113	54	35	10	M20x1.5

備注：1、附磁型與不附磁型尺寸相同
2、未標注之尺寸與SC標準型相同
